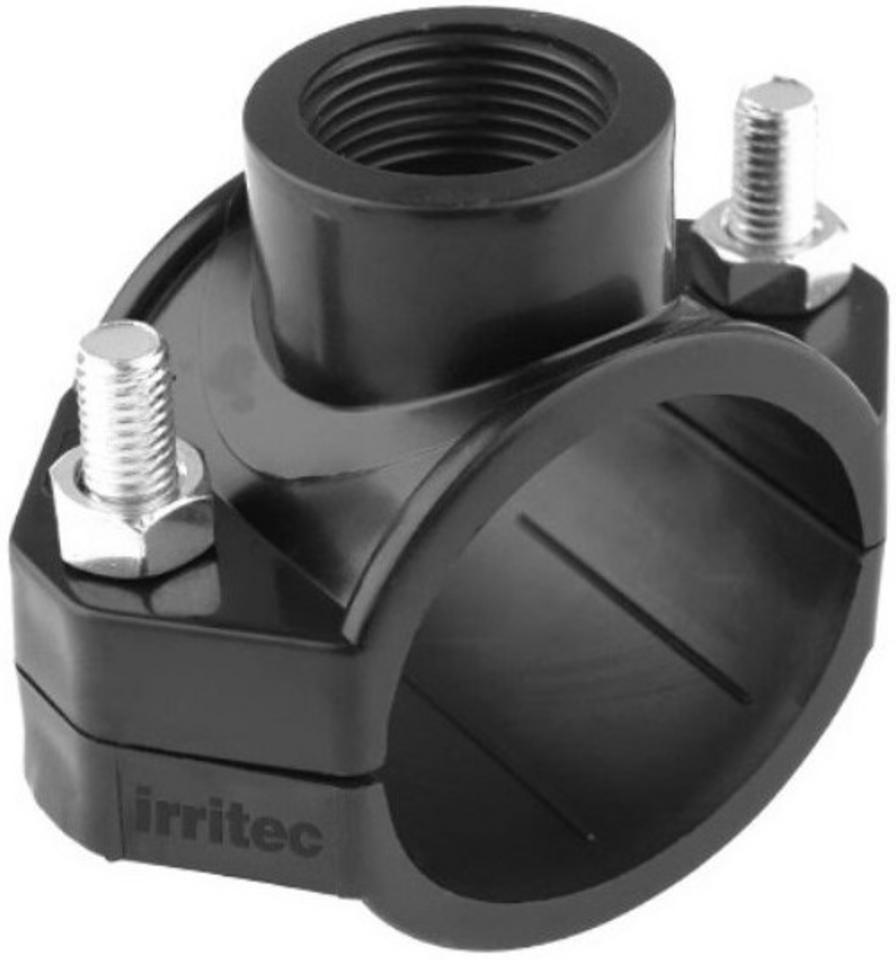

Navrtávacie pásy Irritec

Navrtávacie pásy Irritec slúžia na vytvorenie závitového vývodu z polyetylénových rúr. Telo je z polypropylénu s vysokou úrovňou UV stabilizácie, tesnenie z NBR gumy 70 Shore A, skrutky so šesťhrannou hlavou z pozinkovanej ocele. Vyrábajú sa s jednoduchým alebo dvojitým vývodom, bez výstužného krúžku (série 103/104) alebo s výstužným krúžkom z nerezovej ocele AISI 430 na závite (série 105/106).

Kľúčové vlastnosti a funkcie

• Série s výstužným krúžkom aj bez. Séria 103/104 bez výstužného krúžku, séria 105/106 s nerezovým krúžkom AISI 430 na závite.
• Jednoduchý alebo dvojitý vývod. Série 103/105 s jedným závitovým vývodom, série 104/106 obojstranné s dvomi vývodmi.
• 2, 4 alebo 6 skrutiek podľa priemeru. Skrutky z pozinkovanej ocele so šesťhrannou hlavou (UNI 5739), matice podľa UNI 5588.
• Materiály vyhovujú platným národným a medzinárodným normám na prepravu potravinárskych kvapalín.

Technické parametre

• Telo: čierny PP, UV stabilizovaný
• Tesnenie: NBR 70 Shore A
• Výstužný krúžok (105/106): nerezová oceľ AISI 430
• Skrutky a matice: pozinkovaná oceľ, UNI 5739 / UNI 5588
• Priemery rúr: 20 – 315 mm
• Max. pracovný tlak (PN ~ PFA): 4 – 16 bar pri 20 °C podľa variantu
• Normy rúr: UNI 7990, DIN 8074, UNI EN 12201
• Normy závitov: UNI ISO 7/1, UNI ISO 228/1, ANSI ASME B1-20.1
• Medzinárodná norma: ISO 13460
